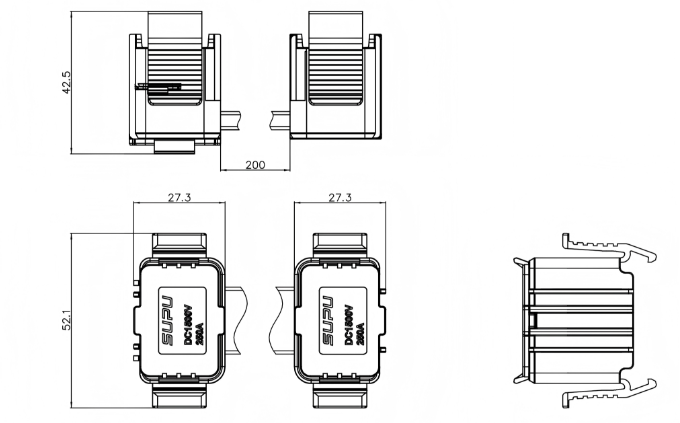

product_size
Quick plug connector
ESF-PS250A20YBQ-020
Dual (positive and negative) integrated connector for energy storage module
Color: Orange & Black
Rated voltage: 1500V DC
Rated current: 250A
Connection method: PT
Contact type: Pin Socket
copper bar cross-section: 70mm²
copper bar size: 20mm*3.5mm
Parámetros
-
SUPU ID
ESF-PS250A20YBQ-020 -
Método de conexión
Spring Contact -
Grado de protección
IP67 -
Rango de temperatura de funcionamiento
-40℃～125℃ -
Material de aislamiento
PA
-
Grupo de material de aislamiento
Ⅲ
-
Material del contacto
Copper alloy
-
Recubrimiento del contacto
Sn,Plated
-
Ciclos de inserción/extracción
100
-
Fuerza de inserción
≤100N
-
Fuerza de extracción
≥10N
Datos técnicos
-
Tensión nominal
1500V -
Categoría de sobretensión
Ⅲ
-
Grado de contaminación
3
-
Tensión de impulso nominal
12.3KV -
Sección nominal
70mm²（ AWG2/0）
-
Sección nominal (AWG)
AWG2/0
Datos comerciales
-
Nº de pedido
ESF-PS250A20YBQ-020 -
Unidad de embalaje
PCS -
Cantidad mínima de pedido
1 -
Peso por unidad (sin embalaje)
0.274KG -
Peso de una sola pieza
0.272KG
